電腦資訊機房防雷擊保護建議規劃書

依據貴公司針對電腦機房相關網路資訊設備之需求。提供下列建議于貴公司，期能盡個人經驗與專業能力，提供貴公司協助改善需求客戶之電腦機房防雷保護能力。

電腦機房內部設備的防雷擊保護主要分四大項，分別為電源、網路、VOIP及ADSL(數據專線)，其建議規劃如下：

1.      電腦機房電源防雷擊保護

A、     機櫃電源採用19"機架型防雷擊保護器#RM2600(8組AC110V)、#RM3400(12組AC110V)或RM3700(12組AC110V) (右上圖)，基本上不論大小機櫃，每一台機櫃皆配備一台RM系列電源保護器，若有較多的設備則可再增加數量。但若考慮建置成本則可選擇排插型的M8KSU(8組AC110V)(右中圖)。

B、     機房總電源的防雷擊保護依電源供電方式可分為單相三線110V/220V及三相220V以上的電源，需採用的保護裝置如下：

(1)   單相三線110V/220V：若資訊機房總電源屬於110/220V單相三線，可採用閃電俠GPP8005 SERVICE ENTRANCE PROTRCTOR，對於需要整體電源保護的獨立空間(例如電腦機房)非常適用，重點伺服主機及網路交換器等再配合前項的M8KSU及#RM2600/3400/3700更萬無一失。

(2)   三相三線或三相四線220V以上的主電源：若資訊機房總電源屬於三相三線，可採用閃電俠SPC3.1(60/90/120/150KA)。若資訊機房總電源屬於三相四線，可採用閃電俠SPC3或SPC3.0(60/90/120/150KA)。對於需要整體電源保護的獨立空間(例如電腦機房)非常適用，重點伺服主機及網路交換器等再配合前項的M8KSU及#RM2600/3400/3700更萬無一失。

 2.      電腦機房電腦網路設備防雷擊保護

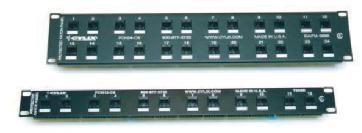

A、     機架網路PATCH PANEL線路防雷擊保護採用機架型PCH-C5/C6系列，符合100BASE-T/1000BASE-T CAT5/5e/6 Ethernet規範，有12-port，24-port及48-port可供選擇，連線方式為110 block至RJ-45。

A、     機架網路HUB & SWITCHES線路防雷擊保護採用機架型RAK16/32-C5/C6系列，符合100BASE-T/1000BASE-T CAT5/5e/6 Ethernet規範，有16-port及32-port可供選擇，連線方式為RJ-45至RJ-45。

A、     重要伺服主機及相關設備防雷擊採用神盾雷閘CAT5-LAN-RJ45(10/100bps)模組(下圖左)或CAT6-LAN (10/100/1000bps) 模組(下圖中)，但須搭配電源平台M8KSU(下圖右)，以避免單獨接地的問題。

3. 電腦機房VOIP防雷擊保護

VOIP設備的防雷擊保護主要分二大項，分別為電源及VOIP數據專線，其建議規劃如下：

A、     電源M4KSU防雷擊保護器 (4組AC)，防雷規格可達耐峰值電流瞬間52000安培、承受雷擊能量1650焦耳、具過電壓及低電壓自動斷路及覆歸保護、破壞性雷擊自動斷路及覆歸保護電路設計。非接地系統亦可使用，能100%達到保護功能。

B、     VOIP數據專線防雷擊採用MCO4X4模組，但須搭配電源平台M4KSU，以避免單獨接地的問題，以上二項防雷擊規劃之產品，皆置於現有機櫃內即可。

C、     M4KSU適用於AC110V應用環境 。若設備使用AC220V時，請改選用MAX@IN-LINE 15AMP。

D、     連接方式如下圖:

　

4.      數據專線防雷擊保護

數據通訊設備的防雷擊保護主要分二大項，分別為電源及T-1/xDSL(數據專線)，其建議規劃如下：

A、     電源M4KSU防雷擊保護器 (4組AC)，防雷規格可達耐峰值電流瞬間52000安培、承受雷擊能量1650焦耳、具過電壓及低電壓自動斷路及覆歸保護、破壞性雷擊自動斷路及覆歸保護電路設計。非接地系統亦可使用，能100%達到保護功能。

B、     數據專線T-1/xDSL防雷擊採用MDS2模組，但須搭配電源平台M4KSU，以避免單獨接地的問題，以上二項防雷擊規劃之產品，皆置於現有機櫃內即可。

C、     M4KSU適用於AC110V應用環境 。若設備使用AC220V時，請改選用MAX IN-LINE 15AMP。
5.      估價明細

MODEL

DESCRIPTION

Qty.

Unit P.

Amount

            1. RM2600       8組AC110V機架型電源防雷擊保護器

1

 　 　

           2. RM3400       12組AC110V機架型電源防雷擊保護器

1

 　 　

           3. RM3700       12組AC110V機架型電源防雷擊保護器

1

 　 　

4. M4KSU       4組AC110V電源防雷擊保護器

1

 　 　

5. M4L          4組AC110V電源防雷擊保護器 + 1組CAT5e 10/100Mbps網路防雷擊保護

1

 　 　

6. M8KSU       8組AC110V電源防雷擊保護器

1

 　 　

7.a PCH-12-C6    機架型PATCH PANEL 12-Port CAT6網路防雷擊保護器

1

 　 　

7.b PCH-24-C6    機架型PATCH PANEL 24-Port CAT6網路防雷擊保護器

1

 　 　

7.c PCH-48-C6    機架型PATCH PANEL 48-Port CAT6網路防雷擊保護器

1

 　 　

8.a RAK16-e-C6   機架型HUB/SWITCHING 16-Port CAT6網路防雷擊保護器

1

 　 　

8.b RAK32-e-C6   機架型HUB/SWITCHING 32-Port CAT6網路防雷擊保護器

1

 　 　

9. CAT5-LAN-RJ45一組CAT5e 10/100Mbps網路防雷擊保護模組(RJ45)　

1

　 　

10. CAT6-LAN    一組CAT6 1000BaseT網路防雷擊保護模組(SD110)　

1

　 　

11. MDS2        ADSL數據訊號防雷擊保護器

1

 　 　

12. MCO4X4      4對電信線路防雷擊保護模組(RJ45)

1

 　 　

13. MGPP8005    Service Entrance Protector單相三線 110/220V防雷擊保護器

1

 　 　

14. MAX IN-LINE 15AMP 一組AC220V電源防雷擊保護器

1

 　 　

15. SPC3三相電源系列產品請與業務聯繫報價



 　 　

附註：1.以上報價為單項報價,可依據實際需求估出數量

　

 　 　

      2.未含5%營業稅　　

　

 　 　

      3.單項價格不含任何現場安裝費用,須另行估計

　

 　 　

合　　計

　

　

　

　

　

 　 　

營業稅5%

　

　

　

　

　

　



總    計















　

6.      保固期限

    本產品之保固期限自交貨日完成起算一年內，因非人為損壞為無償更新。一年以上之保固方式須另訂產品維護合約規範之。

 7.      交易方式

匯款

 8.      交貨期限

自訂單確認日起2-4週內。

 9.  未盡事項說明

本規劃書僅先提供規劃方式及產品基本單價供貴公司了解，詳細需求仍須貴公司依實際需求統計欲安裝數量。本公司隨時提供規劃諮詢服務。
