閃電雷擊衝擊波的電壓、電流與波形時間參數解析

閃電衝擊波類型

衝擊波(最高峰值)

衝擊電流(最高峰值)

雷擊發生至1/2電壓尾端持續時間長度

閃電直接擊中



- 最高可達數十萬伏特電壓(>100KV)

>30KA(50%雷擊比率)

>100KA(5%雷擊比率)

>150KA(1%雷擊比率)

200µS……1000µS



直流藕合傳導

- 最高可達數萬伏特電壓(>10KV)

較遠的雷擊:

最高可達1KA

較近的雷擊:

最高可達數千安培

(>1KA)

直接的雷擊:

最高可達數萬安培

(>10KA)

正常值為700µS

對應波形:10/350µS

感應藕合傳導

- 橫向衝擊波最高可達數千伏特電壓(>1KV)

- 縱向衝擊波最高可達數萬伏特電壓(>10KV)

最高可達數千安培(>1KA)

 最高可達數萬安培

(>10KA)

正常值為20µS

對應波形:8/20µS

能量藕合傳導

- 橫向衝擊波最高可達數千伏特電壓(>1KV)

- 縱向衝擊波最高可達數萬伏特電壓(>10KV)

最高可達數千安培

(>1KA)

正常值為50~100µS

對應波形:1.2/50µS























資料來源:IEC61643-1IEC60-1CSN61 000-4-5,廣誼科技整理。

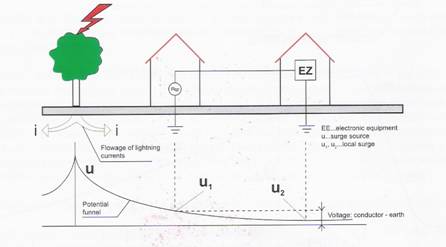

直流藕合傳導(Galvanic coupling)

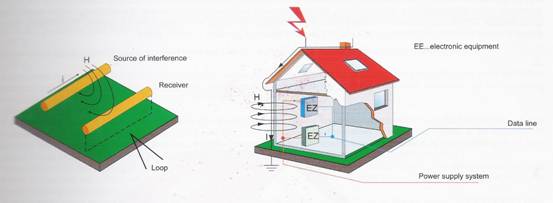

感應藕合傳導(Inductive coupling)

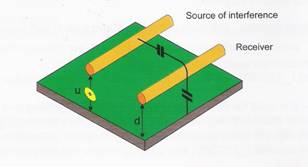

能量藕合傳導(Capacitive coupling)
